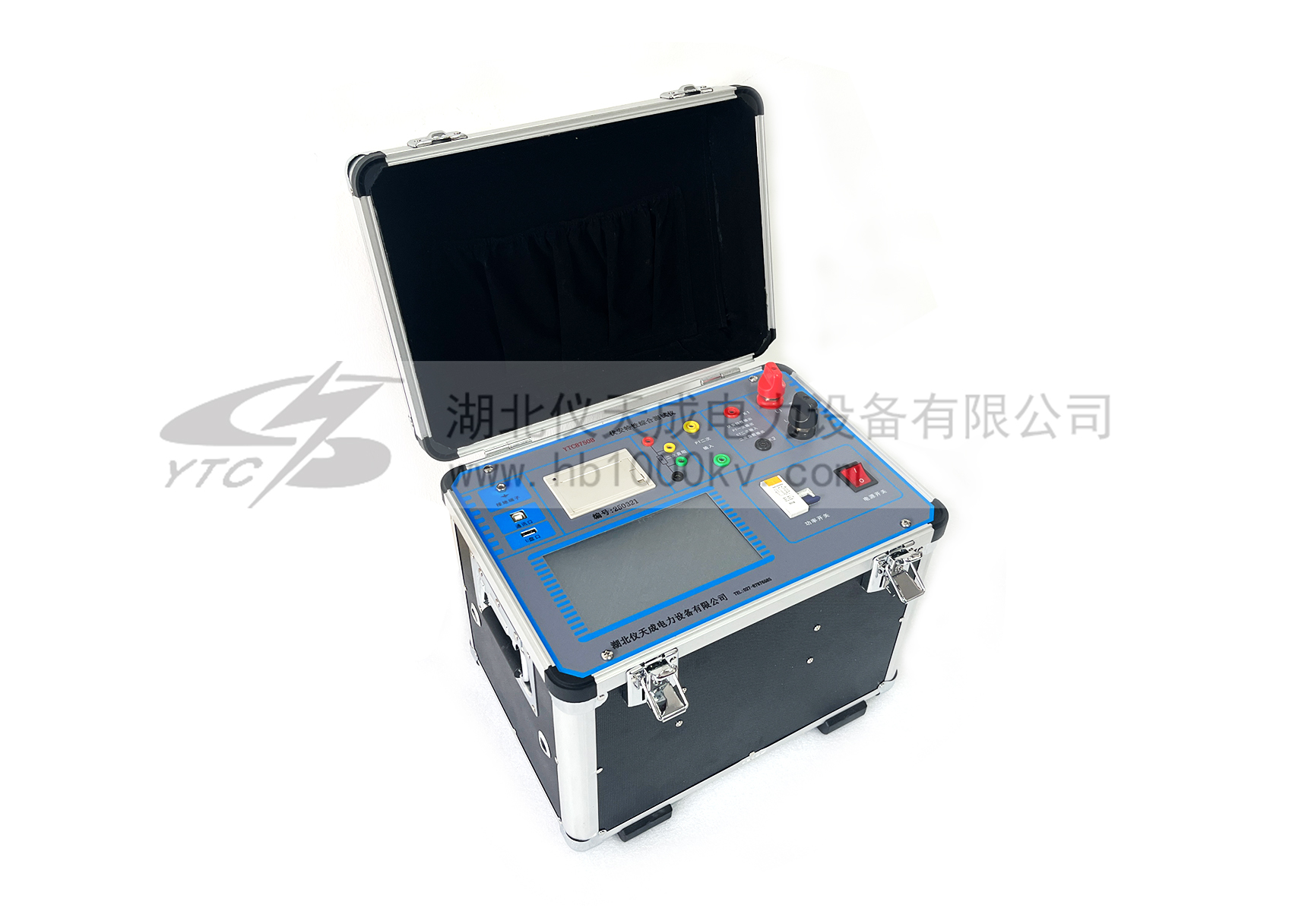

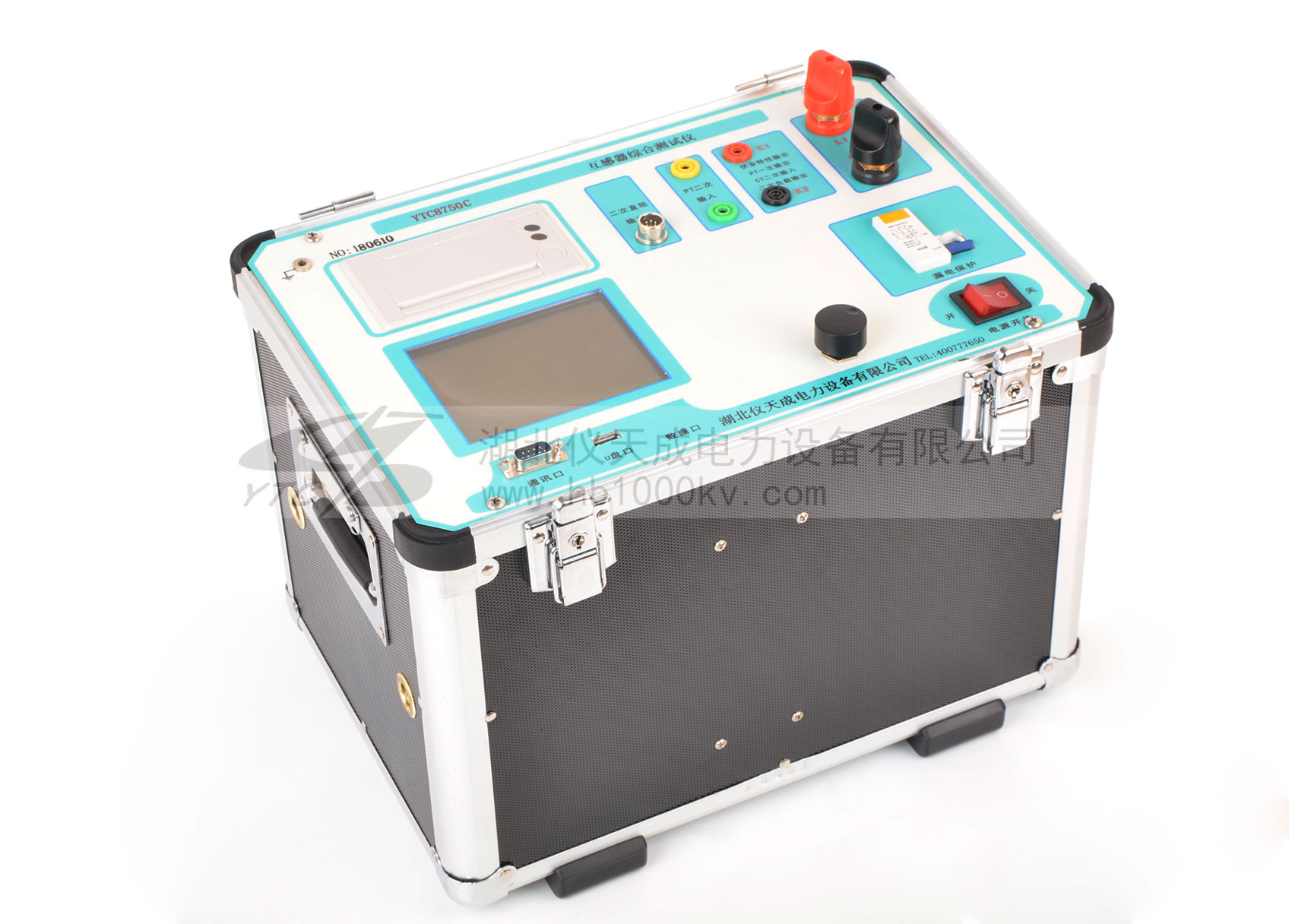

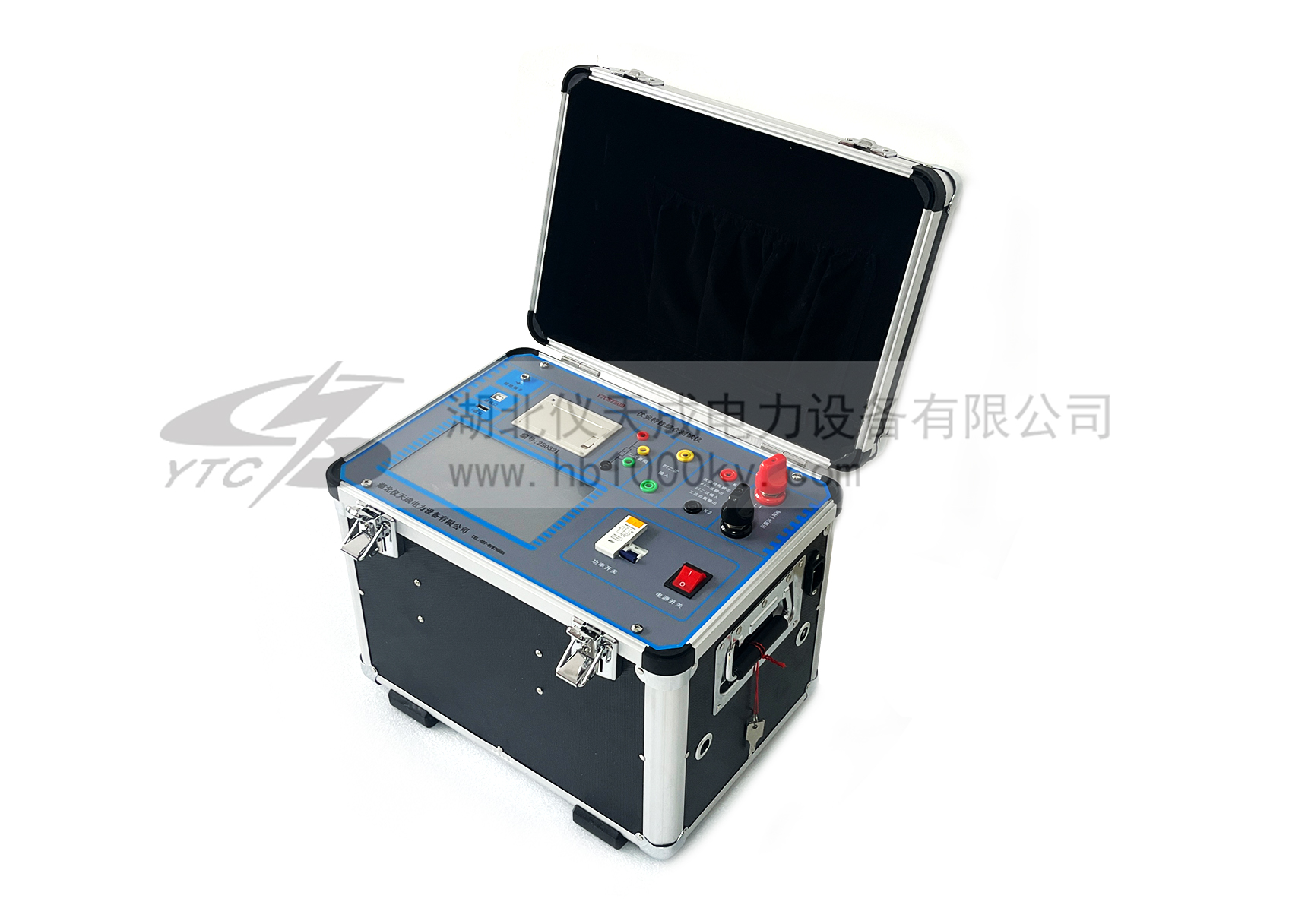

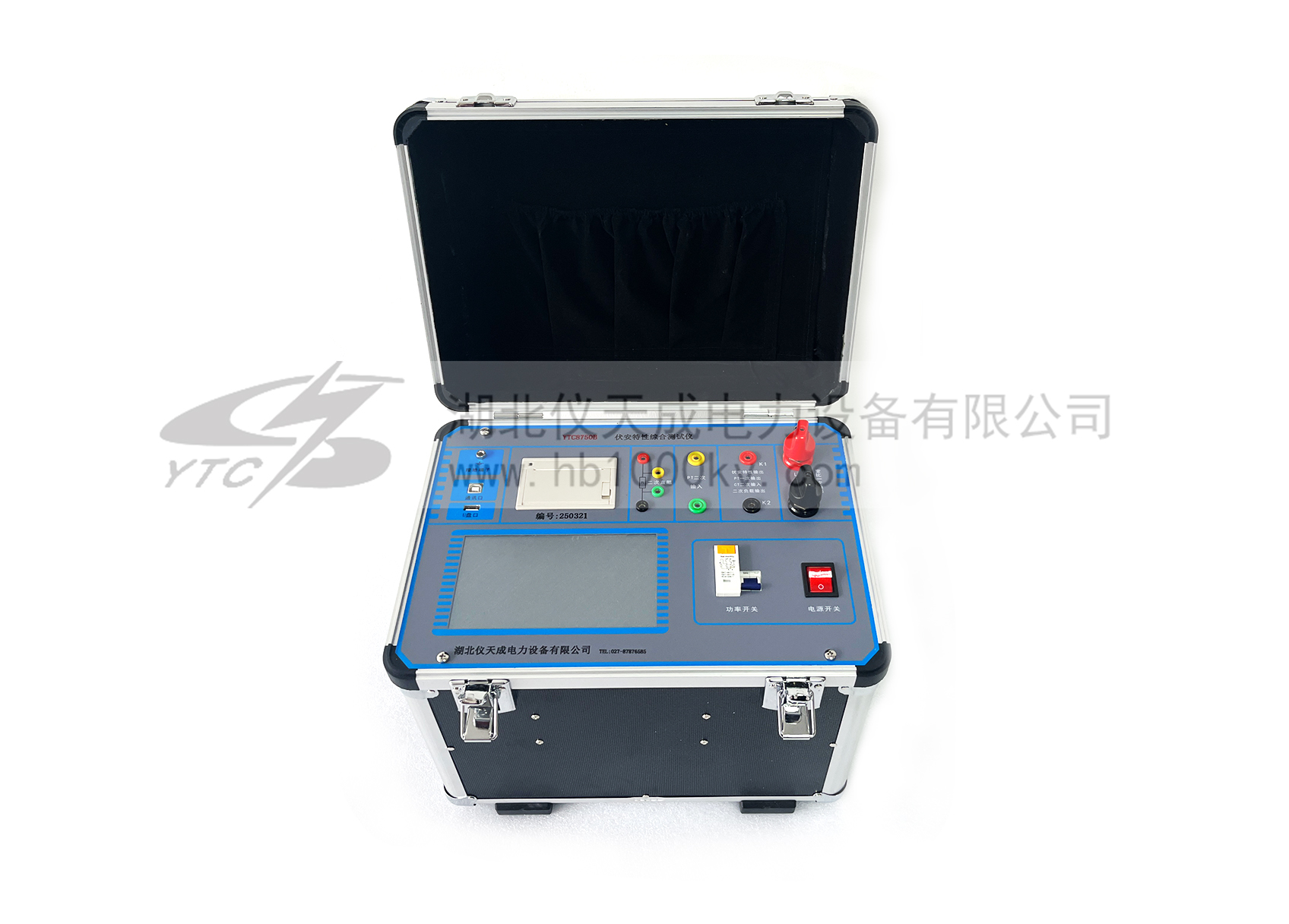

YTC8750B互感器綜合特性測試儀

YTC8750B 互感器伏安特性測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
使用極為簡單的操作和接線方法以實現互感器的測量，極大的降低了工作強度和提高了工作效率，方便現場開展互感器的測量工作；快捷、簡單、精確、方便。。。。。。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

一.輸出電壓高、容量大
伏安特性試驗：單機最大輸出電壓高達1000V；可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：最大電流輸出高達600A。整機功率5KVA，設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。調壓分辨率最小可以達到0.0045V
二.功能全面
1.可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”、“二次負荷”，“二次回路”，“二次耐壓”和退磁功能。
2.測試滿足GB1208、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
3.7寸彩色觸屏自帶中文輸入法，可輸入中文編號。
4.界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。
5.帶有大容量存儲器，可存儲4000組測試數據，數據掉電永不丟失；
6.試驗完畢后將數據存入U(xiǎn)盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。
7.拐點自動計算功能；具有完善的數據查詢、瀏覽、打印、刪除功能；自帶日期/時間功能。
8.單機一體化，重量輕，僅重22Kg，方便攜帶，便于流動試驗

產品別稱：互感器綜合測試儀、互感器測試儀、伏安特性綜合測試儀、伏安特性變比極性綜合測試儀、伏安特性綜合測試儀、互感器伏安特性測試儀、互感器伏安變比極性綜合測試儀。

技術參數 TECHNICAL PARAMETERS

測試用途		保護和計量類CT、保護類PT
輸入電源	電壓	AC220V/±10%
	頻率	50Hz/±10%
	最大功率	5KVA
CT伏安	最大電壓	0~1000V
	最大電流	20A
	精度	±0.5%
CT變比	最大電流	0-600A
	最大電壓	0-7V
	精度	±0.5%
PT伏安	最大電壓	安全設限：0~500V
	最大電流	20A
	精度	±0.5%
PT變比	最大電壓	0~1000V
PT變比	精度	±0.5%
一次通流	范圍	0~200A/5分鐘
二次耐壓	范圍	0~1000V/5分鐘
環境條件	運行溫度	-10℃～+50℃
	存儲溫度	-10℃～+50℃
	濕度	相對濕度：45%～60%，不結露
儀器尺寸		350mm×240mm×270mm
儀器重量		重量22kg

YTC8750B互感器綜合特性測試儀
